エアーリーク検査機

Ｈｉｔ式エアーリーク検査機の特徴

　１．直圧式を専門としております。構造がシンプルで保守が容易です。
　　　リーク検出性能は、差圧式と同程度です。

　２．圧力測定器、コントローラは自社開発です。

　３．ディスプレイと測定器一体コントローラは、別ユニットの為配置の自由度が高いです。

　４．圧力測定系の弁は、自社開発の空気作動弁を使用しております。

　５．ワーク内圧型、ワーク外圧型、両者対応出来ます。

　６．数リットルから米粒より小さな物まで対応しております。

　７．外付データ管理機を使用して５Pa程度の差を安定して判別が可能です。
　　（設備条件によります）

　８．手動機、インライン自動機、ユニット機等さまざまな形に対応可能です。

　９．高速検査１秒以下で判定出来る物もあります。

１０．２０年の経験と多数の納入実績をもって、お客様のニーズに最適な
　　　システムを提供させていただきます。

エアーリークコンポーネンツ＆ファミリー

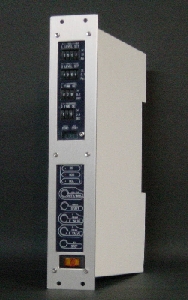

コントローラ
ＭＯＤＥＬ：ＬＫ０３

LK03エアーリーク検査機

特徴

高分解能ＡＤコンバータの採用。
高精度、ゲージ圧型圧力センサを採用。
Ａ４サイズ縦型のため、並べて設置しやすい。
検査条件はデジタルスイッチで設定します。
測定データを、パソコンに収集可。
データのバラツキ、変動、圧力変化カーブをグラフ化できます。
圧力センサ分離のため、圧力センサを測定槽近くに配置可能。

仕様

測定圧力　　　　　　　　　 ±50Kpまたは±100Kp（出荷時選択）
PLCｺﾝﾄﾛｰﾗ用入出力　入力7CH　　　出力4CH
電磁弁出力　　　　　　　　 6CH
インターフェース　　　　　 RS232C （通信用）１CH
　　　　　　　　　　　　　　　 RS422 （ディスプレイ用）１CH
　　　　　　　　　　　　　　　プリンタ（ディスプレイ用）１CH
電源　　　　　　　　　　　　 AC100V　　50／60Hz　　30VA以下
サイズ　　　　　　　　　　　 60（W）×330（H）×220（D）　A４サイズ

ディスプレイ
ＭＯＤＥＬ：ＬＫＤ０３-Ｐ
　　　　　　ＬＫＤ０３-Ｓ

特徴

スクロール機能により、８０桁を表示可能。
大型文字の液晶表示のため見やすい。
コントローラと分離のため、配置の自由度が大きい。

仕様

表示桁　　　　　　　　　　16文字×2行
文字サイズ　　　　　　　9.7（H）×4.9（W）
サイズ　　　　　　　　　　60（H）×180（W）×103（D）
インターフェース　　　 LKD03-P　パラレル
　　　　　　　　　　　　　　LKD03-S　RS422
電源　　　　　　　　　　　LKD03-P　AC100V　50/60Hz 10VA以下
　　　　　　　　　　　　　　LKD03-S　コントローラより供給

空気作動弁　　ＭＯＤＥＬ：ＬＫＶ０３－Ｖ
　　　　　　　　　　　　　　　　ＬＫＶ０３－Ｓ
　　　　　　　　　　　　　　　　ＬＫＶ０３－Ｌ
　　　　　　　　　　　　　　　　ＬＫＶ０３－ＬＬ

特徴

発熱しないため圧力変化に影響しません。
流量に応じて、４タイプを用意。
開閉にともなう容積変化変動が少ない。

仕様

ＬＫＶ０３－Ｖ　　　　　　　　　０～１０ｃｃ
ＬＫＶ０３－Ｓ　　　　　　　　　０～５０ｃｃ
ＬＫＶ０３－Ｌ　　　　　　　　　０～５００ｃｃ
ＬＫＶ０３－ＬＬ　　　　　　　　５００ｃｃ以上

平均値管理機　　　　ＭＯＤＥＬ：ＬＫＸ０３

概要

圧力変化は、絶対湿度等の影響で変動します。小さな漏れは、一定時間の圧力変化の量で判定します。
従って圧力変化が変動すると誤判定や感度不足になる場合があります。圧力変化の変動は、ゆっくり進みます。
本機は良品の圧力変化の移動平均をもとに判定レベルを自動的に設定しますので、判定能力の限界近くまで安定して判定することが出来ます。
特に自動化ラインのように一定間隔で動作する検査機に有効です。検査データは、最大８ＣＨ同時に収集出来ます。
検査データを表計算ソフト等で処理することによりバラツキや変動を数値化及びグラフ化することが出来ます。
処理データからチャンネル間の差異や特定チャンネルの異常を知ることが出来ます。
さらに最大８ＣＨ同時に圧力変化データをパソコンに取り込みグラフ化することが出来るのでチャンネル間の微妙な差異を確認できます。
